بروزرسانی تاچ پنل10 اینچ OLD

بروزرسانی تاچ پنل10 اینچ OLD هوشمند

مراحل بروزرسانی سیستم عامل اندروید تاچ پنل 10 اینچ


جهت بروز رسانی مراحل زیر را دنبال نمایید 1-دریافت فایل های بروز رسانی اندروید از واحد فنی شرکت هوشمند پارس 2-اماده سازی کارت SD جهت بروز رسانی

توجه: جهت آماده سازی کارت SD نیاز به نصب نرم افزار WinImage می باشد. نرم افزار WinImage را به راحتی می توانید از اینترنت دانلود و بر روی سیستم خود نصب کنید لینک دانلود نسخه 32 بیتی  : از این لینک دانلود کنید نسخه 64 بیتی  : از این لینک دانلود کنید

1-2- نرم افزار WinImage را باز کنید.



شکل1: طریقه آپگرید کردن تاچ



2-2- در نوار ابزار برنامه؛ از سر برگ Disk گزینه Restore Virtual Hard ………… را انتخاب کنید.

شکل2: طریقه آپگرید کردن تاچ

3-2- کارت SD مورد نظر را انتخاب نمایید و سپس گزینه ok را انتخاب کنید، توجه داشته یاشید ممکن است درایو های متفاوتی شناسایی شود، درایور مربوطSD کارت را انتخاب نمایید.



شکل3: طریقه آپگرید کردن تاچ

4-2- بعد از تایید مرحله ی قبل، فایل هارد دیسک مجازی bootloader_sd_autoupdate.vhd را که جزو فایل های دریافتی بروز رسانی می باشد را انتخاب نمایید و روی open کلیک نمایید.



شکل4: طریقه آپگرید کردن تاچ

5-2- در این مرحله پنجره ای جهت هشدار warning نمایش داده می شود ،گزینه yes را انتخاب کنید.

شکل5: طریقه آپگرید کردن تاچ

6-2- سپس نرم افزار WinImage را ببندید و کارت SD را فرمت کنید توجه: در صورتی که مرحله اول موفقیت آمیز باشد حجم آزاد کارت SD را هنگام فرمت2.85 GB نمایش می دهد.



شکل6: طریقه آپگرید کردن تاچ

7-2- سپس تمامی فایل های بروزرسانی مورد نیاز را به کارت SD انتقال دهید.



شکل7: طریقه آپگرید کردن تاچ

با اتمام این این مرحله آماده سازی کارت SD پایان یافت.







3-آماده سازی تاچ پنل


کاور پشت تاچ پنل را باز کنید و جامپر را از قسمت 1 Nandبه قسمت SD Card همانند تصاویر زیر جابجا نمایید.



شکل8: طریقه آپگرید کردن تاچ

حالت قبل از اعمال تغییر

شکل9: طریقه آپگرید کردن تاچ

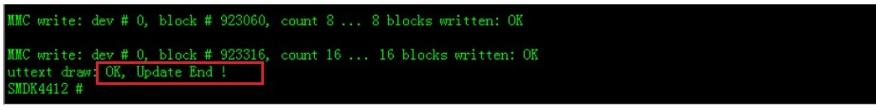

حالت بعد از اعمال تغییر 1-3- کارت SD را داخل اسلات تاچ پنل قرار دهید. 2-3- تغذیه تاچ پنل را وصل نموده در این مرحله به صورت اتوماتیک در نرم افزار CRT شروع به آپدیت خواهد شد .صبر کنید تا پیغام ok-Update End! را بر روی صفحه مشاهده گردد.

شکل10: طریقه آپگرید کردن تاچ

3-3- پس از پایان بروزرسانی تغذیه تاچ را قطع کرده و جامپر را دوباره از قسمت Card SD به قسمت 1Nand جابجا نمایید.



شکل11: طریقه آپگرید کردن تاچ

4-3- تغذیه تاچ را وصل کنید ( همانند پیوست 1، کابل ارتباطی سریال را به تاچ پنل وصل نمایید ) در این مرحله نیز در نرم افزار CRT برنامه شروع به run شدن می کند منتظر بمانید تا پیغام acc_relecaseنمایش داده شود . سپس عبارت su وارد کنید و کلید Enter را فشار دهید سپس در قسمت [email protected]: عبارت vi /etc/mac/initmac.sh را وارد و کلید Enter را فشار دهید.



شکل12: طریقه آپگرید کردن تاچ

5- 3-در این قسمت وارد تنظیمات MAC تاچ پنل خواهید شد همانند شکل زیر


شکل13: طریقه آپگرید کردن تاچ

در این قسمت مک تاچ را بر اساس شماره سریال پشت تاچ تغییر دهید با استفاده از کلید های جهت نما و فشار دادن کلیدinsert Fn+ بر روی کیبورد لپ تاپ روی قست mac در پنجره باز شده قرار گیرید و mac را تغییر دهید. توجه داشته باشید mac تاچ باید به صورت mac:48:44:4c:..:..:.. باشد که در پشت تاچ پنل ها به صورت برچسپ این mac وجود دارد اما ممکن است در بعضی از تاچ پنل ها ادرس mac نداشته باشند که باید از شش رقم آخر سریال پشت تاچ نوشته شود، بعنوان مثال mac تاچ پنل تصویر زیر بر اساس شش رقم اخر شماره سریال برابر 44:4c:10:00:06 :mac: 48 خواهد شد ،بعداز وارد کردن mac کلید Esc کیبورد لپ تاپ فشار داد و کلید shift+: را نگهدارید و ابتدا کلیدW و بعد کلید Q را فشار دهید.سپس کلید Enter را فشار دهید.



شکل14: طریقه آپگرید کردن تاچ



6.3 – پس از تغییر mac می توان iLife را از طریق برنامه اپدیت کرد ،بدین منظور در قسمت [email protected]: عبارت pm install /mnt/extsd/iLife تایپ کنید سپس کلید Tab و کلید Enter را فشار دهید.

شکل15: طریقه آپگرید کردن تاچ

در صورت مشاهد پیغام success نرم افزارiLife با موفقیت نصب شده است.



شکل16: طریقه آپگرید کردن تاچ



پیوست آماده سازی کابل سریال

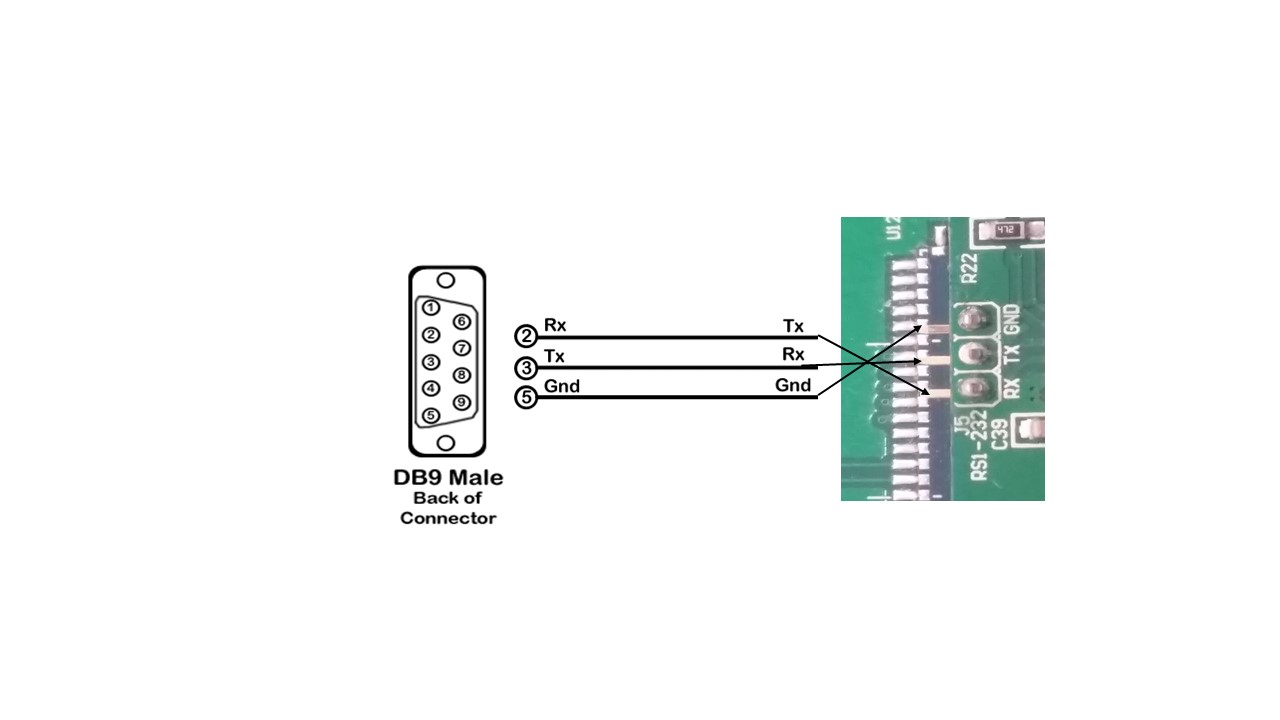

کابلی مطابق شکل زیر جهت اتصال به تاچ پنل تهیه نمایید.



شکل17: طریقه آپگرید کردن تاچ

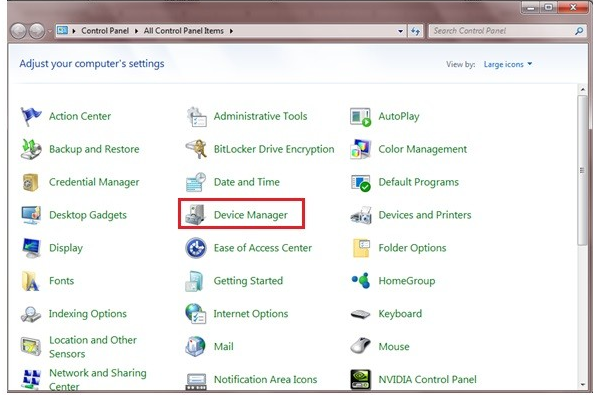

1-کابل سریال را به تاچ پنل و لپ تاپ وصل کنید ،پورت سریال را در لپ تاپ از قسمت Device manager درControl panel شناسایی کنید.

شکل18: طریقه آپگرید کردن تاچ

توجه: در صورت شناسایی نشدن پورت سریال درایور های سخت افزاری را از طریق لینک زیر دانلود و نصب نمایید. لینک دانلود : Serial Converter Driver در صورت نصب شدن درایور؛ پورت سریال را به صورت زیر بدون علامت اخطار در Device Manager می توانید مشاهده نمایید.



شکل19: طریقه آپگرید کردن تاچ





1-یعد از شناسایی پورت سریال ، نرم افزار CRT را باز کنید.



شکل21: طریقه آپگرید کردن تاچ



2-پس از واردشدن به محیط نرم افزار CRT در قسمت تنظمیات پورت سریال ،پورت سریال شناسایی شده را انتخاب نمایید. برای این منظور بر روی گزینه Serial-com3 کلیک راست کرده و مطابق شکل زیر اخرین گزینه از سربرگ باز شده را انتخاب نمایید.



شکل22: طریقه آپگرید کردن تاچ

3-پس از وارد شدن به تنظیمات پورت همانند شکل زیر پورت شناسایی شده مورد نظر را انتخاب کنید.



شکل23: طریقه آپگرید کردن تاچ

4-پورت پیش فرض را به پورت شناسایی شده تغییر دهید.

شکل24: طریقه آپگرید کردن تاچ

5-بعداز اتمام تنظیمات پورت سریال ، پورت مورد نظر در محیط برنامه همانند تصویر زیر قابل شناسایی است.




شکل25: طریقه آپگرید کردن تاچ



معرفی پین های پورت سریال
